扇机互补工业大风扇
产品特点：设备名称：润东方工业大风扇
适用面积：单台覆盖800-1500平方米
使用范围：高大车间厂房、电商仓库、出货平台、库房、商业中心、车站飞机场候车厅、展馆、体育馆、畜牧场等。全国服务热线：13751359366
产品概述
-
产品规格型号列表
| 型号 Model |
风扇直径 （米） |
电机功率 KW |
转速 （RPM） |
风量（CMM） 立方/分钟 |
输入电源 V/Hz |
满载电流 （A） |
覆盖范围Φ （米） |
自重 （KG） |
噪音 （dBA） |
|
RDF-S3600 |
3.6 | 0.66 | 90 | 4522 | 220V/50Hz | 2.6(220V) | Φ20-24 | 72 | <38dB |
|
RDF-S4200 |
4.2 | 0.66 | 80 | 5300 | 220V/50Hz | 2.6(220V) | Φ22-26 | 75 | <38dB |
|
RDF-S5200 |
5.2 | 0.66 | 70 | 7065 | 220V/50Hz | 2.6(220V) | Φ25-30 | 78 | <39dB |
|
RDF-B6200 |
6.2 | 1.3 | 60 | 10747 | 220V/50Hz 380V/50Hz |
4.5(220V) 3.1(380V) |
Φ32-37 | 100 | <39dB |
|
RDF-B6700 |
6.7 | 1.3 | 55 | 12560 | 220V/50Hz 380V/50Hz |
4.5(220V) 3.1(380V) |
Φ35-40 | 105 | <39dB |
|
RDF-H7200 |
7.2 | 1.3 | 58 | 15179 | 220V/50Hz 380V/50Hz |
4.5(220V) 3.1(380V) |
Φ38-44 | 115 | <39dB |
您还在为这些问题而头痛吗？
润东方---有效解决您的问题
问：大面积车间和仓库如何降温、通风、驱除闷热和潮湿？
答：润东方1台直径7.2米节能工业大风扇可以解决！
问：炎热夏季面对闷热的高温，员工情绪大，怎么办？
答：润东方工业大风扇低转速高风量，制造2-3级自然风！
问：普通风扇能耗高覆盖小寿命短，危害人体健康，怎么办？
答：一次投资，长期收益！安装不占空间，终身免维护！
大型风扇降温原理及功能
原理自然通风凉爽理念结合现代航空机翼技术，通过巨大扇叶缓慢的旋转从而带动气流的流动，产生持续不断、立体循环风。
大面积微风流动加快了人体体表汗液的蒸发速度，产生自然降温，就像人刚刚游泳出海后感受海风吹拂的凉爽感觉一样，让人体皮肤表面感受到4-6摄氏度的温差，另外太昌工业风扇，大型工业风扇特性，通过改变风速大小的变化，在调节人体感受的同时保持身体水分，从而增强了人体感觉的舒适度。 太昌自主研发制造了一台HVLS大风量、低转速工业大风扇。
1、空气流动：大面积的微风吹拂，实现自然立体式的空气流动；
2、四季适用：强化环境通风，春秋季凉爽，夏冬季舒适；3、制冷效果：在与冷风机组合使用时，可达到类似中央空调甚至更为优胜的新风凉爽效果
4、通风除尘：通风换气，与换气设备结合，可实现环境排烟除尘
5、冬季效用：冬季采暖时，可低速转动，将分层的热流空气进行有效的余热利用
6、调节空气湿度：保持室内干燥。
1、覆盖面广：大直径（7.2米）、低转速，大范围内促使空气有序流动，每台风扇的有效近似覆盖面积超过1000平米以上；
2、多角度空气循环：气流由上而下成锥形往地面推动，到地面沿水平方向流动，遇到侧面阻隔或邻近风扇的水平气流后向上推动到屋面，从而多角度地强化空气循环流通；
3、与室外新风交换：流动的空气可以迅速通过门窗或屋顶风机与室外新风进行交换，减少了室内浑浊气体的滞留；
4、人体舒适降温：持续轻柔的微风能加快人体表面汗液的蒸发速度从而产生凉爽的降温效果，使人体感受4-6摄氏度的温差效应；
5、安装不影响工作：工业吊扇安装在离地面5.5米以上的上部空间，通过卡夹方式固定在屋面结构梁上，不会影响任何地面工作区域正常工作进程，安全可靠。
润东方工业大风扇应用领域
商业公共场所：大型商场、超市、专业集贸批发市场、会展中心、展厅、汽车4S店、机场候机厅、高铁站、汽车站、医院大厅、教堂、祠堂
制造业：工业厂房、生产车间、物流仓储、电商运转库、快递分拣中心
休闲旅游：大型游乐场、公园、旅游景点、特色小镇、餐饮
文体运动：文化馆、学校、办公室、食堂、体育馆、蓝球场、健身房、室内训练场、游泳馆

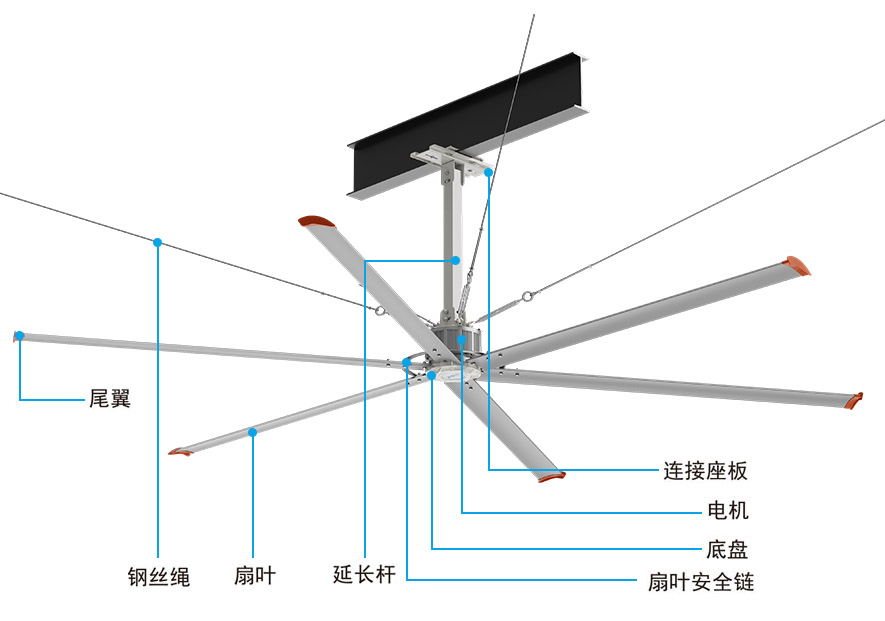

永磁直驱工业大风扇结构图
彻底解决：工业大风扇扇叶断裂坠隐患
完全告别：齿轮减速机的齿轮磨损及漏油
全面解决：“高分贝噪音达60db以上”的行业问题
| 比较项目 | 伺服直驱（直径7.2米） | 齿轮减速箱（直径7.2米） |
| 驱动系统 | 永磁无刷伺服电机 | 齿轮减速机一体 |
| 额定功率 | 1.3kw | 1.5kw |
| 整机重量 | 115kg | 125kg |
| 电机体积 | 直径320mm*厚度170mm | 宽度380mm*高度1100mm |
| 设备安装高度 | 500mm | 1300mm |
| 电机防护等级 | IP64（防水、防尘） | IP55 |
| 噪音等级 | ≤39db | >60db |
| 使用寿命 | 10年 | 5年 |
| 维护方式 | 永磁无刷免维护 | 齿轮减速箱需加润滑油 |
不退磁，自然冷却，温升低
伺服直驱，静音，无油污污染
密封结构设计，防护等级高IP64
扇叶形状螺旋桨鸟翼型，流量大
噪音低航空铝一体成型，独特6道
加强筋结构表面光亮氧化T6热处理
损耗小、效率高3C3图层，RFI滤波器，
超强保护能力IPD检测，启动和停止柔和，抑制震动和噪音
先进的设备，精熟作业，高品质保证
三层保护，抗腐蚀
经久耐用，无惧环境
产品对比
| 10000㎡车间 | 伺服直驱工业大风扇 | 传统摇头扇 |
| 直径 | 7.2m | 0.75m |
| 覆盖面积 | 1450㎡ | 30㎡ |
| 风量 | 14500m³/min | 300m³/min |
| 风扇安装数量 | 6台 | 67台 |
| 功率 | 1.3kw/台 | 0.37kw/台 |
| 年耗电量 | 6台x1.3x14h/天x26天/月 x7月/年=19874° |
67台x0.37x14h/天x26天/月 x7月/年=63165° |
| 电费 | 19874°x1.1元=21861元 | 63165°x1.1元=69481元 |
安装条件
安装方式，吊扇直接安装在屋顶结构主梁上，最常见的五种厂房结构如上图:
A: 将2块L型墙耳在墙的两边用膨胀螺栓固定在梁上，再与垫板连接固定，用螺栓紧固，然后再将大风扇安装板与连接杆安装固定在垫板上；
B: 砖混单壁安装方式与砖混吊装类式，不同的砖混单采用14颗膨胀螺栓将垫片固定在梁上，再将垫板连接固定，用螺栓螺母紧固，然后再将大风扇安装板与连接杆安装固定在垫板上；
C: 工字钢梁是厂房最常见结构，在工字钢梁安装工业大风扇一般采用卡夹的方式，用2块压板及2块夹具卡夹住工字钢梁，用螺栓固定，再将大风扇的安装板与夹具压板连接，用螺母垫片固定；
D: 用夹具包住圆管钢梁，采用焊接及螺栓固定，然后将工业的风扇安装板安装夹具上即可；
E: 用4根螺杆将夹具固定在钢笼梁结构上，再将螺栓紧固后大风扇的安装板与夹具压板连接，用螺母垫片固定；
安装方式
- 安装示意图
- 安装效果图
- 安装示意图
- 安装效果图
- 安装示意图
- 安装效果图
- 安装示意图
- 安装效果图
- 安装示意图
- 安装效果图

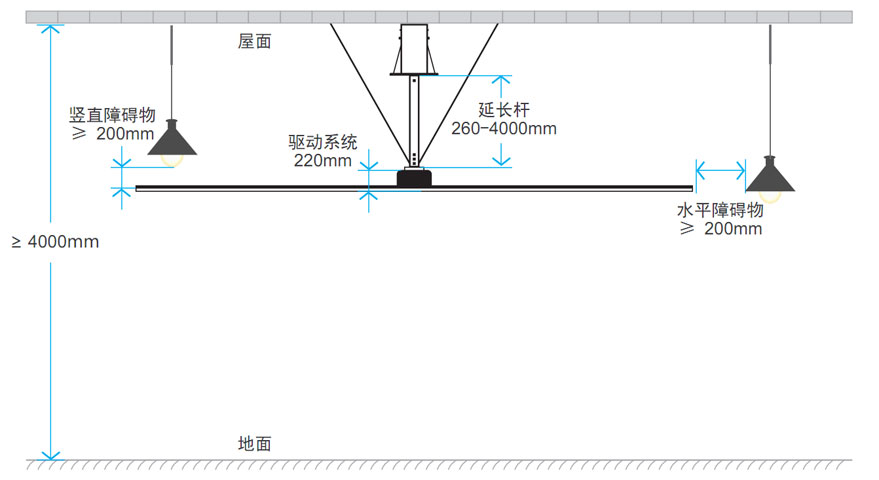

润东方大风扇安装高度要求
1、建筑净高应在4米以上，构造承重柱间距应大于拟安装风扇直径20%以上
2、屋顶结构应允许承重150公斤以上，风扇设备总重量约125kg (含安装附件和动载)
3、单台风扇的有效覆盖面积约直径30-40米/台，相邻风扇布置间隔30-40米
4、风扇最佳安装高度为扇叶距离地面6-8米左右，最低不应少于4米
5、确保风扇安装位置无吊灯或者其他障碍物阻挡
6、控制盒的安装位置与风扇安装位置之间的距离最好小于30米
7、伴有长时间发热源或油烟的场所不适合安装
电机对比
永磁内转子直驱电机性能
永磁内转子电机，五大特点
1、使用寿命长（长达15年以上），三相异步电 机的在3-5年
2、节能，比三相异步电机的工业大吊扇节能20%
3、噪音低，噪音≤39分贝，三相异步的在60分贝以上
4、维护费用低，不用换齿轮油，不会有漏油隐患。( 三相异步电机每两年换一次油的费用在1500元左右/台)（主要是高空升降平台及人工贵）
5、安全，不存在停电、断电导致减速器抱死，从而导致高速运行的扇叶与叶柄连接的螺栓形成剪切的现象。

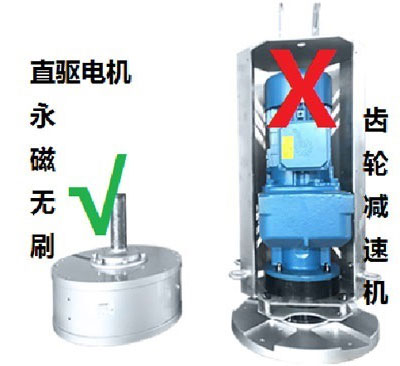

传统三相异步电机与永磁直驱电机对比
传统带减速机工业大风扇
- 1、使用年限短1-3年，主要是齿轮磨损损坏；
- 2、油箱漏油，污染环境；
- 3、齿轮摩擦磁碰撞发出噪音大，影响员工身心健康；
- 4、能耗大，工作效率低，不节能。
润东方永磁直驱工业大风扇
- 1、无齿轮磨损，使用年限长达15年以上；
- 2、工作效率达95%，节能省电；
- 3、无油污染，无噪音仅38dB，环保健康；
- 4、密封严，免维护，防护等级高达IP64级。
内/外转子永磁直驱电机钕铁硼磁材安装方式对比
外转子电机的转子
内转子电机的转子
内/外转子永磁直驱电机防水、防尘对比
-
外转子电机加装轮毂后的透气孔，灰尘及水份容易进入
外转子电机由于结构原因，需预留散热孔，灰尘及水份容易进入，造成短路，烧毁电机，有些品牌上面制作一个罩子，视觉美观，但仍留有散热孔，但无法避免灰尘和水份的进入。外转子电机只有三条电源线，没有温度传感器，无法实现超温保护功能，从而影响电机的使用寿命。
-
内转子电机防护等级达到IP64级，密封性良好，防水防尘，无需护理
内转子电机由于结构密封性能良好，防护等级可达IP64级，水份及灰尘无法进入，无需预留散热孔，内转子电机外壳预留散热片，散热性能良好，不会出现散热不良而导致的退磁现象，内转子永磁直驱电机都设有温度传感器，感应电机温度，自动过温实现保护功能。
外转子电机解析
外转子电机安装缺陷
由于结构设计的原因,外转子电机带动风叶的转动部分为外转子，所以外转子电机的工业大风扇安装固定点只能是单根吊轴受力,只是单点的固定运行稳定性较差。
外转子电机的安装由于结构的原因,风扇的主吊杆为单点式固定，单点式固定的缺点为受力面小，另外辅助固定吊装的钢丝绳的固定点也是在主吊杆上，而负责承重的主吊杆，在风扇运行过程中,由于固定受力面小，容易出现抖动及晃动，不安全因素增加。
外转子电机受力点
外转子电机由于结构设计,吊杆要承受风扇所有的重量,如:电机重量,风叶重量,以及运行过程中风叶受外力外流产生扭力,所以外转子电机的轴承要承担比内转子电机更多的重量，轴承承重越大，磨损就越快,对润滑的要求就更高使用年限更短。
内转子电机解析
内转子永磁直驱电机安装解析
由于结构设计，内转子永磁直驱电机的工业大风扇带动风叶的转动部分为轴转，而电机是不转动了，所以内转子永磁直驱电机的工业大风扇安装的固定点可以是多点面来固定，结构坚固，安全性更高，运行更稳定。
内转子电机的安装，风扇的主吊杆为承重吊杆，另加辅助固定钢丝绳可以在电机安装盘上实现多点式固定，整机的重量及固定分散在多点上，在大风扇运行过程中，由于固定的受力面大，不容易出现抖动及晃动，安全性更高。
内转子电机受力点
内转子电机优良的结构设计，吊杆与电机可做为一个整体，安装结构牢固，而转动的轴承只需承担风叶的重量，轴承的承重相对于外转子电机大大减轻，所以内转子电机的轴承更耐用，轴承承重小，磨损就越小，使用年限更长，故市面上的内转子电机的工业大风扇使用期较外转子更长。
内/外转子电机性能分析
